Lugar de origen:
Henan, China
Nombre de la marca:
Lanphan
Certificación:
CE
El video

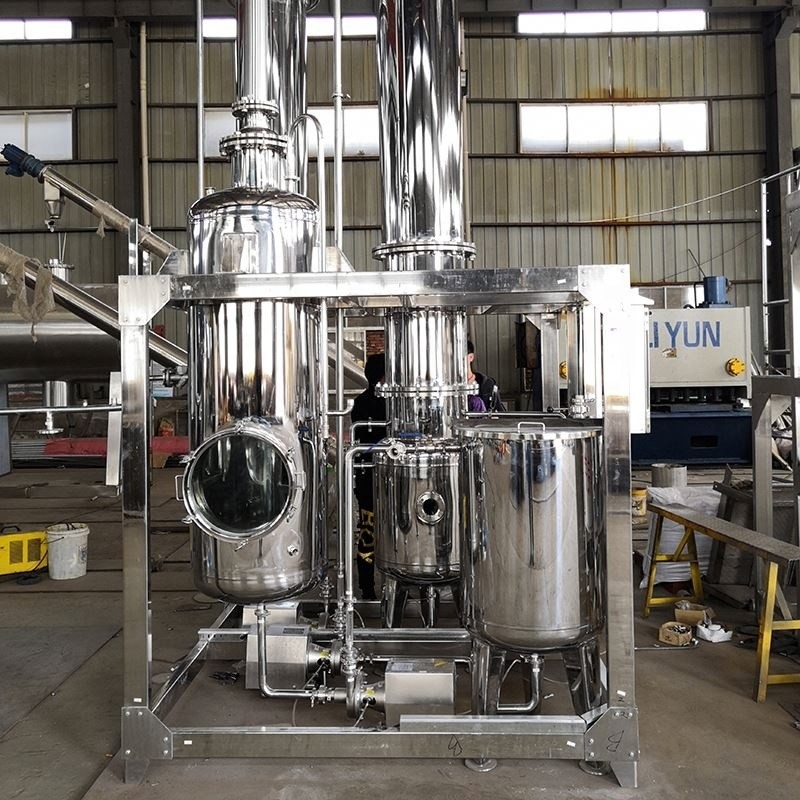

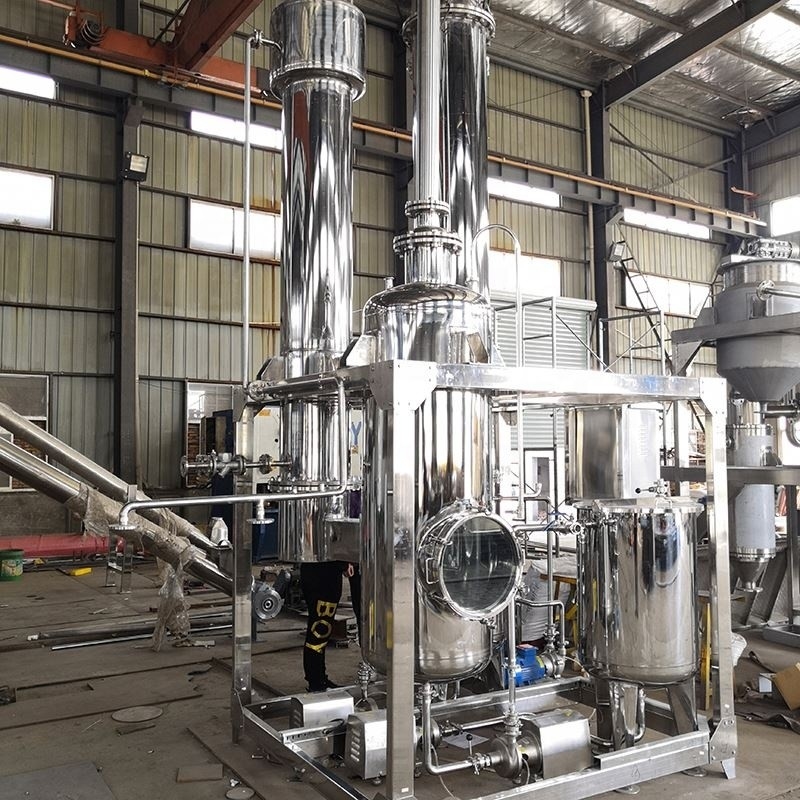

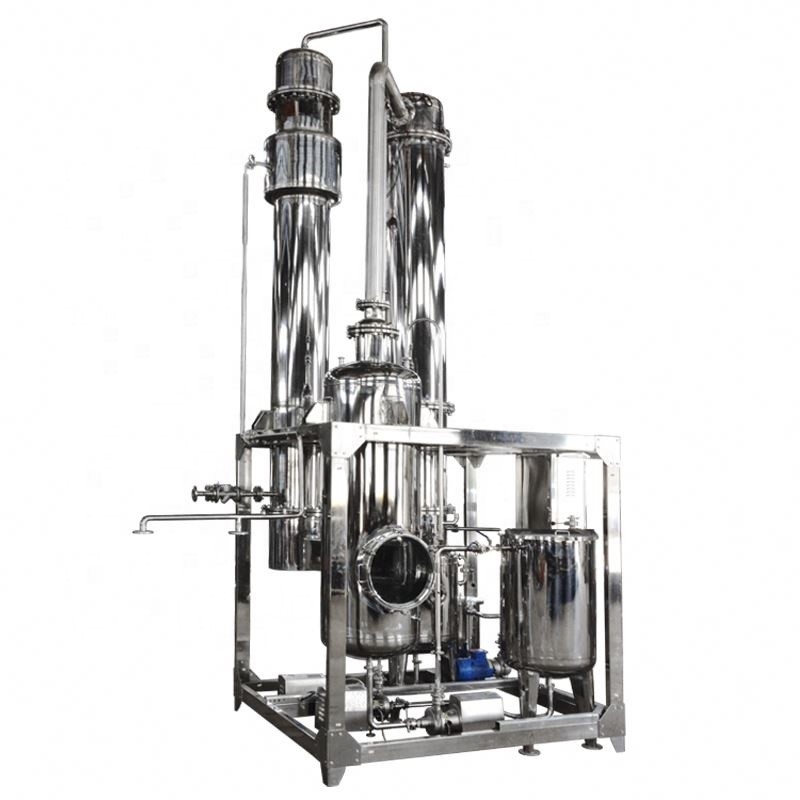

evaporador en capa delgada de vapor del flim efecto de llavero de la calefacción del solo
El evaporador en capa delgada del solo-efecto es ampliamente utilizado en comida, lechería, la ingeniería química, farmacéutica, biológica, la ingeniería de la protección del medio ambiente y el maíz profundamente que procesan, por ejemplo para soluciones acuosas, soluciones solventes orgánicas, los jugos de la fruta y verdura, la leche, los huevos, la vitamina C, el colágeno, el líquido de la inmersión del té, el glutamato de sodio y la otra concentración evaporativa. Es especialmente conveniente para la concentración evaporativa de materiales sensibles al calor, y los elementos beneficiosos del material se pueden proteger en la mayor medida posible durante el proceso de la calefacción y de la evaporación.
El evaporador en capa delgada del solo-efecto es separar el etanol del material y condensarlo y recuperar con el vacío y la evaporación de presión reducida. Se utiliza para la producción de la solución del etanol es diferente del evaporador en capa delgada del solo-efecto general usado para la producción de la solución acuosa. El etanol tiene un punto de bajo punto de ebullición y es volátil. El etanol se puede evaporar fácilmente bajo vacío y de presión reducida, así que tiene una pequeña área de evaporación. Es difícil condensar y recuperar el vapor del etanol, así que el área del intercambio de calor del condensador es relativamente grande. Para obtener un buen efecto de enfriamiento, dos o más etapas son de uso frecuente para la recuperación de enfriamiento, que es también diferente de la evaporación general de la solución acuosa.
En el proceso de trabajo de un evaporador en capa delgada, los materiales se distribuyen uniformemente en cada tubo en capa delgada a través del distribuidor, y flujo abajo de la pared del tubo en el estado de una película líquida. Bajo acción de la gravedad y del flujo secundario del vapor, los materiales consiguen evaporados mientras que fluyen abajo. En la parte inferior del tubo en capa delgada, los materiales y el vapor secundario se separan básicamente, y alcanzan la cámara de la separación para alcanzar la separación completa.

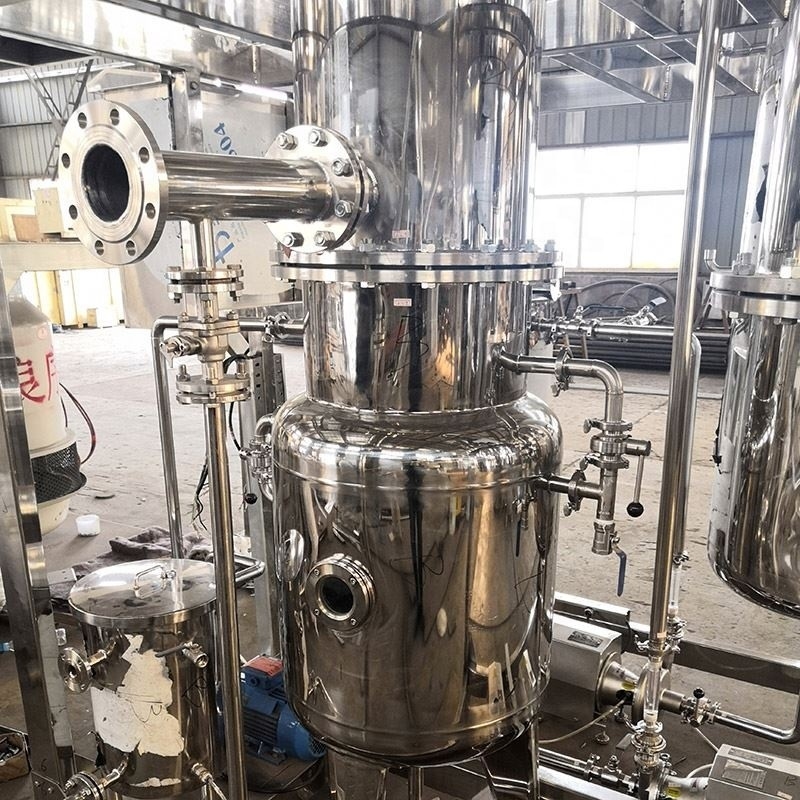

S01--Evaporation y cámara de la separación
Calentador de E01--Tube Condensador de E02--Tube

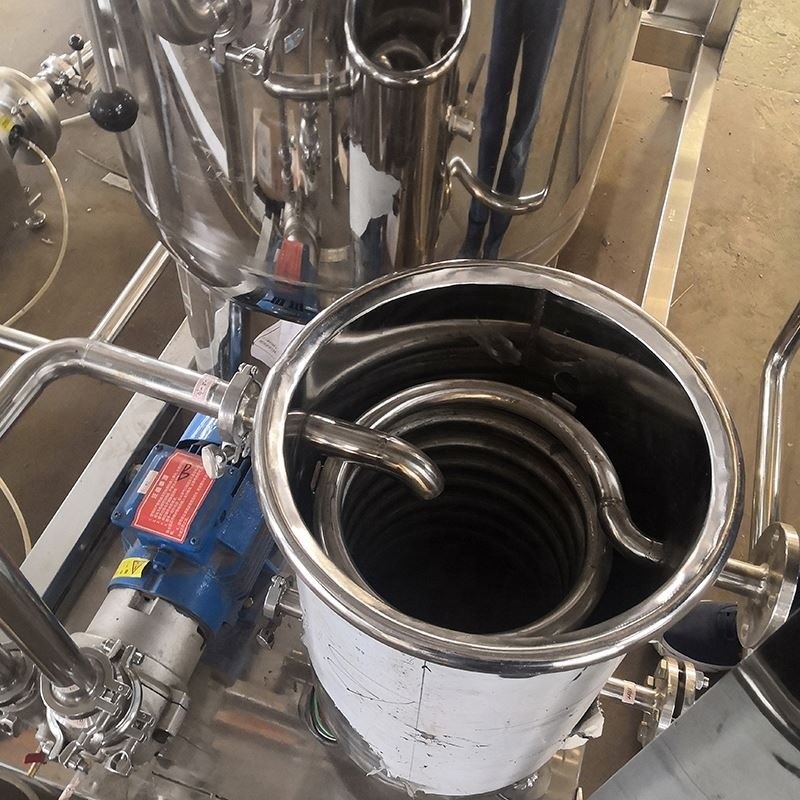

Condensador de E03--Coil Refrigerador de la bomba de E04--Vacuum
El tanque de V01--Middle El tanque de la colección de V02--Ethanol
Bomba de P01--Feeding Bomba de la descarga de P02--Concentrate
Bomba de P03--Discharge del etanol Bomba de vacío del anillo de P04--Water
Proceso de trabajo de un evaporador en capa delgada
Alimentación (V01) - evaporación (E01) - separación (S01) - condensación (E02) - refrescándose (E03) - el tanque de almacenamiento (V02)
Características de un evaporador en capa delgada
1. Temperatura de calefacción baja
2. Alta velocidad de la evaporación
3. Tiempo de residencia líquido corto
4. Continuamente alimentando y descargando
5. Conveniente para los materiales sensibles al calor
6. Ahorro de la energía
| Modelo | FFE-20 | FFE-50 | FFE-100 | FFE-200 | FFE-500 | FFE-1000 |
| Velocidad de la evaporación | 20 | 50 | 100 | 200 | 500 | 1000 |
| Superficie de caldeo | 1,2 | 3 | 5 | 12 | 25 | 50 |
| Área de condensación | 1,5 | 5 | 7,5 | 16 | 30 | 60 |
| Bomba de alimentación | 0,55 | 0,55 | 1,1 | 1,5 | 1,5 | 1,5 |
| Descargue la bomba 1 | 0,55 | 0,55 | 1,1 | 1,5 | 1,5 | 1,5 |
| Descargue la bomba 2 | 0,55 | 0,55 | 1,1 | 1,1 | 1,5 | 1,5 |
| Bomba de vacío del anillo del agua | 0,75 | 0,81 | 0,81 | 1,5 | 2,2 | 3,85 |
| Poder | 2,4 | 2,46 | 4,11 | 5,6 | 6,7 | 8,35 |
| Fuente de alimentación | el poder trifásico 220V/60Hz, el otro componente podía ser modificado para requisitos particulares | |||||
1. ¿Por qué es el evaporador en capa delgada del solo-efecto de uso general para la recuperación del etanol?
El etanol tiene contenido de pocas calorías y es volátil, así que no es conveniente para el evaporador en capa delgada de efectos múltiples.
2. ¿Cuál es la temperatura de la alimentación del solo-efecto en capa delgada al recuperar el etanol?
Se recomienda para estar sobre el °C 20, si el líquido del material de la baja temperatura puede añadir un dispositivo de precalentamiento antes del paño.
3. ¿Cuánto es la presión del vapor en la cámara de calefacción controló?
La presión del vapor se controla dentro de 0.2MPa, y la temperatura está dentro de 130 °C.
4. ¿Cómo controlar la temperatura del vapor?
Ajustando la presión del vapor para ajustar la temperatura del vapor, los cambios de temperatura con la presión.
5. ¿Qué material es el evaporador en capa delgada del solo efecto, se puede él hacer del material 316?
Material higiénico del grado 304. Según cliente las necesidades se pueden hacer del material 316.
6. ¿El evaporador en capa delgada del solo-efecto se controla automáticamente o manualmente?
Control manual. Según cliente las necesidades pueden hacer el sistema del control automático.
7. ¿Puede el solo efecto 200L que evaporador en capa delgada sea enviado por el aire?
Después de diseño de empaquetado especial, puede ser enviado por el aire.
